PL476X非連續高壓反激式變壓器INRCORE
發布時間:2024-01-10 09:34:35 瀏覽:769

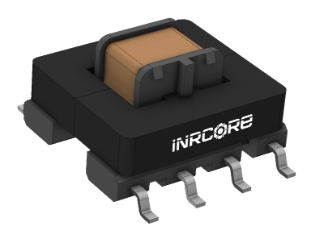

INRCORE推出了新款PL476X非連續高壓反激式變壓器。這款變壓器與Analog Devices的LT8304-1微功耗隔離式反激式轉換器完美兼容,非常適用于汽車、醫療、工業和電信等應用中的隔離式電源。INRCORE的新款反激式變壓器具有出色的性能,能在-55oC至+125oC的工作溫度下正常運行,并可承受高達15V的電壓。同時,該變壓器采用微型封裝設計,考慮了兼容性因素,適用于各種設計需求。
特征:
頻率范圍為80khz至350khz
高度:5.9毫米
S級溫度等級
濕度敏感評級為1級。
建議搭配使用LT8304-1(RFB的值在“注釋”中列出)。
電壓范圍為5V到15V。
選型:
電氣規格@ 25°C -工作溫度- 55°C至+ 125°C | ||||||
零件號 | 匝比 | 電壓輸出(VOUT) | 初級電感 (uH) | 初級電感漏電(nH MAX) | DCR (Ω MAX) | |
(1-4) | (5-8) | |||||
PL4761 | 1:20 | 14002 | 8.5-9.5 | 650 | .50 | 80 |
PL4762 | 1:30 | 18003 | 8.5-9.5 | 750 | .50 | 115 |
PL4763 | 1:40 | 20004 | 8.5-9.5 | 850 | 50 | 150 |
相關推薦:
更多INRCORE產品相關信息可咨詢立維創展。
推薦資訊
MYUSP3R303FMP是Murata公司MYUSP系列的高性能非隔離DC-DC轉換器,專為高效率和小尺寸應用設計,適用于各種電源管理場合。特性包括超小尺寸(8.5mm x 11.0mm x 5.6mm)、高達3A輸出電流、0.7V至3.3V可調輸出電壓、3V至5.5V寬輸入電壓范圍、-40℃至+85℃寬工作溫度范圍、內置欠壓鎖定、ON/OFF控制、電源良好指示、輸出電壓檢測、過流保護和過溫保護等豐富保護功能、高達94%高效率、降壓拓撲結構、表面貼裝封裝。

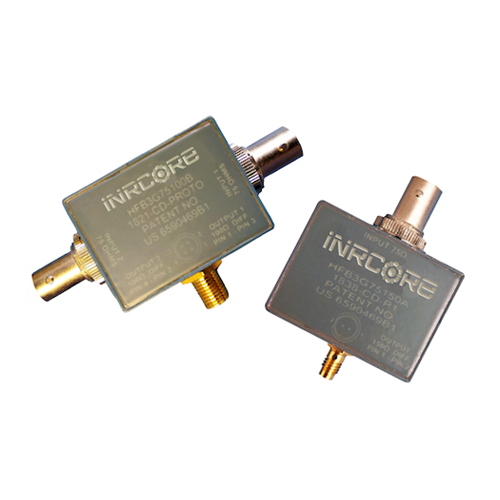

HFB050078,HFB050100,HFB050150,HFB075100A,HFB075100B,HFB075100D,HFB3G075100A,HFB3G075100B,HFB3G075150A,HFB3G075150B,HFB3GL075100A,HFB3GL075100B,HFB3GL075150A,HFB3GL075150B,HFBL075100A,HFBL075100B,HFBM075100B,HFBM075100C,HFBM075100S,TA-0501003G,TA-0501003GNL,TA-0750753G,TA-0750753GNL,TA-0751003G,TA-0751003GNL,TA-0751503G,TA-0751503GNL,TA-1001003G,TA-1001003GNL,T-050078,T-050100,T-050150,T-075100
