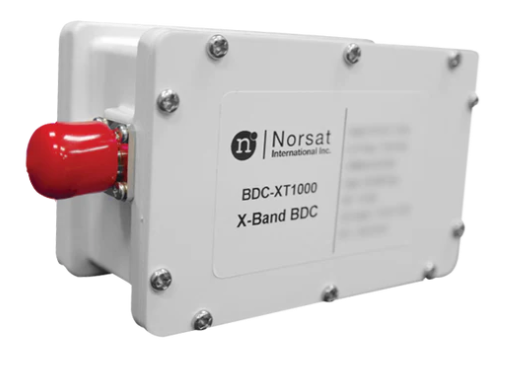

Norsat BDC-XT1000F單頻段X波段下變頻器(BDC)
發布時間:2024-11-04 14:19:33 瀏覽:616
這款Norsat的BDC-XT1000是為衛星通信設計的高性能信號轉換設備,適用于需要在X波段進行信號下變頻的應用。它具有穩定的本振頻率、低噪聲系數和高轉換增益,確保了信號的質量和可靠性。此外,它的設計緊湊,便于安裝和攜帶,適用于各種移動和固定衛星通信系統。
關鍵規格:
頻段:X波段
外部參考頻率:10 MHz(正弦波),功率范圍±5 dBm
輸入頻率范圍:8.00 - 8.70 GHz
本振頻率(LO):7.05 GHz
本振穩定性:依賴于外部參考
噪聲系數:最大13 dB(室溫下)
本振數量:單頻段
輸出頻率范圍:950 - 650 MHz
射頻規格:
轉換增益:最大33 dB,最小27 dB,典型30 dB
增益平坦度:全頻段內≤ 4 dB峰峰值
輸入電壓駐波比(VSWR):最大2.2:1
輸出1 dB壓縮點(P1dB):最小+5 dBm
相位噪聲:單邊帶(SSB)最大值,取決于外部參考
電氣規格:
電源需求:15 - 24 V
接口規格:
射頻輸入連接器:N型,50歐姆
射頻輸出連接器:F型,75歐姆
環境規格:
工作溫度:-40至+60°C
存儲溫度:-50至+70°C
物理規格:
產品尺寸:長108 x 寬80 x 高42 mm

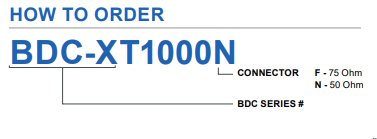

訂購信息:
