Focus Microwaves MPT-3620多用途諧波調諧器
發布時間:2025-02-11 08:57:15 瀏覽:343

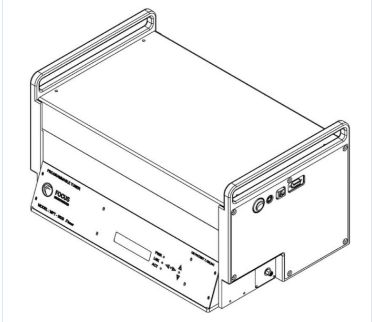

MPT-3620 是 Focus Microwaves的旗艦多用途諧波調諧器,頻率范圍為 2 GHz 至 36 GHz。該調諧器采用三種寬帶探頭,能夠獨立控制三個諧波頻率的反射因子的幅度和相位。
技術規格
頻率范圍:2 GHz 至 36 GHz
最大功率:21 W
最大VSWR:75.9:1
連接器類型:2.92 mm
產品類型:諧波調諧器
應用領域
MPT-3620 調諧器廣泛應用于以下領域:
高功率/高效率射頻放大器設計:通過控制諧波阻抗,用戶可以生成更穩健的晶體管行為模型,更好地理解設備在各種工作狀態下的表現。
混合型(Hybrid)負載牽引測量:適用于混合主動系統,顯著降低驅動高功率設備負載所需的功率。
噪聲參數測量:用于測量噪聲參數,幫助改進低噪聲放大器的設計。
大信號模型(X參數)提取:用于提取大信號模型,支持復雜的射頻和微波設備測試。
脈沖I-V/RF測試:適用于脈沖測試,幫助評估設備在脈沖條件下的性能。
直流、S參數測試及TRL校準:用于基本的直流和S參數測試,以及傳輸線校準。
優勢
高精度控制:能夠以 >40 dB 的精度控制諧波阻抗,確保精確的負載匹配。
多功能性:支持基波和多個諧波頻率的獨立控制,適用于多種復雜的射頻測試場景。
高反射能力:支持高達 75.9:1 的 VSWR,適用于高反射應用。
更多Focus Microwaves 相關產品信息可咨詢立維創展。
